高景说：如何理解LED显示屏的共阴与共阳?

发布时间：2022-04-25 浏览人数：已有0 浏览

我们通常所说的：LED显示屏(LED display)是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频等各种信息的设备!

　　LED显示屏是一种新型的信息显示媒体，它是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

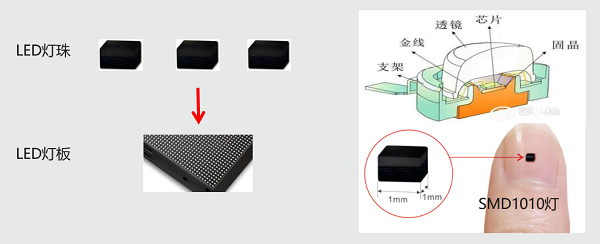

　　LED显示屏的单元显示面板见下图：

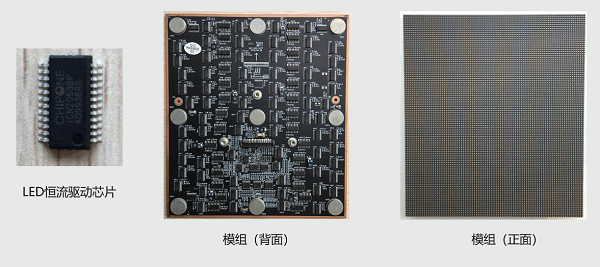

它是由LED灯珠、驱动IC等组成的;作为光电转换设备，将电能转换为光能，其转化的效率直接影响着能耗。而LED显示屏的灯珠越多、亮度越高，能耗也就越大，温度也就越高!

　　共阳技术与共阴技术的出现

　　随着点间距持续缩小，像素点变得更加密集，因此伴随着显示屏能耗增大，节能问题愈发重要，故在P1.0以下的微间距时代，出现了共阴技术与共阳技术的技术路线区隔。

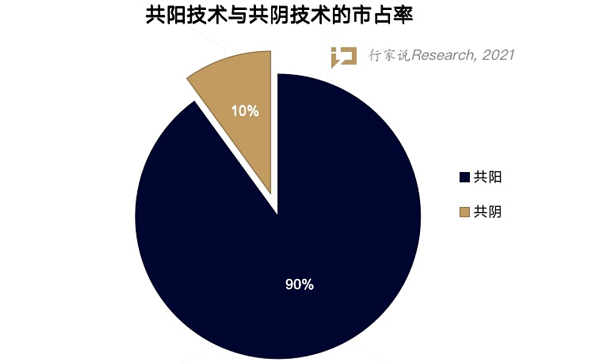

　　当前市场共阴技术与共阳技术占比如下图所示：

来源于行家说

　　行业内绝大多数使用的是共阳技术方案，那什么是共阳，什么又是共阴呢?

　 共阳技术与共阴技术原理

　　中所周知，我们所使用的绝大多是的LED显示屏，是需要配置5V40A或者4.5V40A的开关电源进行供电的;

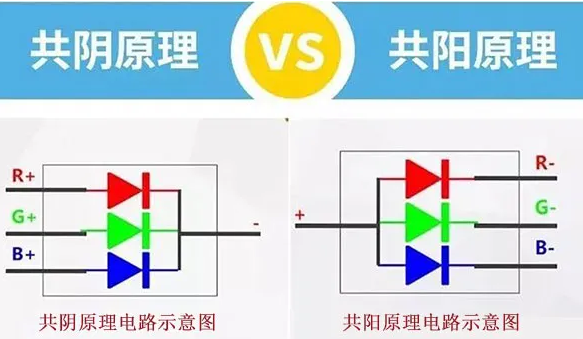

　　那么在到每颗LED灯珠(发光二极管)上来讲，共阴和共阳如下图：

简单来说，就是共阴电路是给发光二极管中的红灯、绿灯、蓝灯独立的电压，单独供电;每个灯的电压可能不是一样的;

　　共阳电路，不管红灯、绿灯还是蓝灯都是一样的电压的;

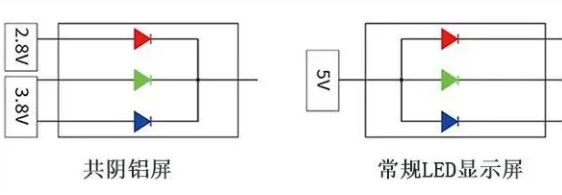

　　事实上，LED显示屏的电压如下图：

在采用共阴技术上，使用的最高电压是3.8V，比共阳技术(常规技术LED显示屏)的5V要低得多。

　　众所周知，功耗=电压*电流。那么为什么一开始不采用共阴方案呢?

　　因为受到技术层面的限制。

　　共阴技术的难点

　　共阳技术LED显示屏通常给红光LED芯片、绿光LED芯片、蓝光LED芯片高于3.8V的电压统一供电，电量损耗大。

　　共阴技术LED显示屏根据红、绿、蓝三颗芯片实际需要的电压 (红光LED芯片电压要求2.8V左右，绿光LED芯片、蓝光LED芯片电压要求3.8V左右)，分开精准供电，电量损耗少，LED显示屏工作中产生的热量相应也降低。基于精准供电，共阴技术可通过降低红光LED芯片供应电压来降低系统功耗，减少多余热量损耗，降低屏体温度，降低LED受损概率，能提高整个显示系统的稳定性、可靠性。

　　可是，而共阴技术LED显示技术相关配套如LED、电源、驱动IC等等，目前尚不如共阳技术产业链成熟。

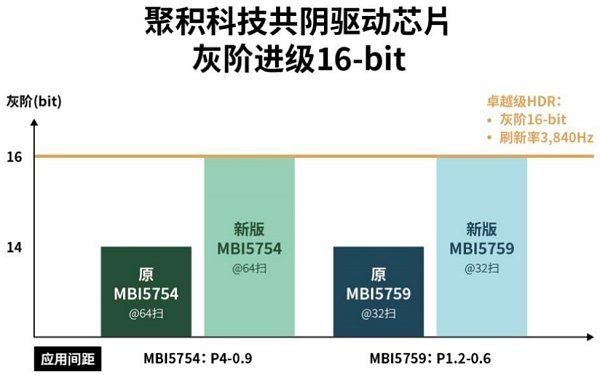

　　如今，部分IC厂家已经取得了重大突破。

共阴技术的未来

　　从对节能及降温等需求的敏感度看，常规间距的LED显示屏已经标准化，虽也有需求，但基于导入成本较高的共阴技术动力不足，更倾向于采用技术成熟，成本较低的共阳技术方案。而更微间距的显示屏对节能、降温的需求则更为明显，共阴技术更适合应用于P1.0以下的微间距LED显示屏，而微间距本身的市占率仍在成长期。

　　注意，随着未来微间距产品的规模化带动对共阴技术的需求，以及共阴专利的日趋完善，供应链配套往会逐渐往共阴技术倾斜。届时，共阴技术有望乘着微间距产品的东风，规模化走向市场。

　　行业应用

　　共阴供电方式，使LED显示屏工作过程中产生的热量少，温升低。正常情况下，白平衡状态和播放视频时，冷屏比同型号常规户外LED显示屏温度低约20℃。同等规格产品，在同等亮度情况下，共阴LED显示屏的屏体温度比常规共阳LED显示屏产品的屏体温度要低20多度，功耗比常规共阳LED显示屏产品低50%以上。

　　未来在大型的户外传媒LED大屏、指挥调度中心大屏等场景下，共阴技术将会大放光彩。
