电源双备份，顾名思义即使用两颗单电源达到电源备份优势，在系统作动使用时，两颗电源是同时作动平均分担输出功耗，对于每一颗单电源可降低电源功率而提高了使用的寿命效能，当當中的一颗电源作动失效时，则LED模组所需要的负载将切换到另一颗的电源作动，如同目前一般常见的单电源作动方式继续进行正常的运作，以完成双电源备份。
信号双备份，亦即在主板上配备有两个IC系统，等同于使用两张接收卡，透过系统的集成方式提供了冗余空间，系统作动时信号使用一路的主路信号，当主路信号作动失效时，将自动切换使用另一路的备用信号，完成双信号备份保证信号不掉失。
LED大屏显示系统的组成
LED大屏显示系统是近年来在会议室、多功能厅、报告厅以及指挥中心应用广泛的显示系统。其主要有以下几大部分组成：
■显示部分：室内全彩LED显示屏单元、LED专用电源等
■控制部分：控制主机、多画面拼接处理器、发送卡、接收卡等
■配电部分：智能配电箱、供电电缆等
■传输部分：网线、高清视频信号线等
■安装部分：订制钢结构、不锈钢包边部分等
■备品部分：备品模组、备品电源、接收卡等
■软件部分：大屏幕播控软件、多画面拼接器控制软件等
其中，在信号传输和控制部分等，存在着是否双备份的系统，双备份系统就是1主1备，当其中1路出现问题的时候，不影响使用。
LED显示屏的电源双备份
通常来讲，在LED显示屏的器件故障中，开关电源故障是第一位，所以对于高级备份场所一般采用双电源备份。

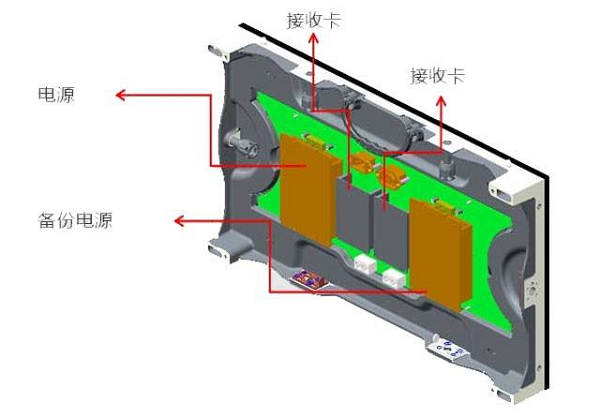

在一个16:9的压铸铝箱体内采用2个带有均流输出的电源， 2个电源同时半额输出，这样降低电源的工作负担，延长电源使用寿命，也避免电源冷切换时造成的电网冲击，带来的显示都抖动或三次谐波引起设备重启，同时在软件端实时监控电源状态，在检修期时可以快速更换，以排除故障每个LED显示屏箱体内都有1块或多块电源，这些电源是并联工作的。

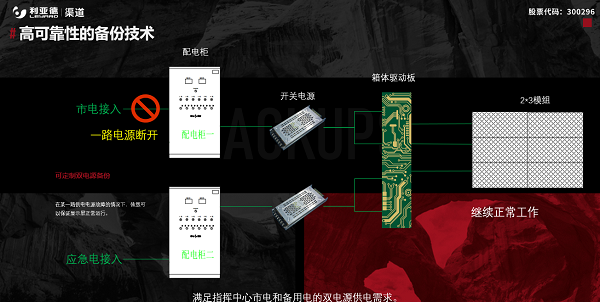

双电源保证了LED显示单元的电路双备份，但是实际在使用过程中还要考虑到整个大屏显示供电电路的双备份。即：一般采用市电和UPS可快速切换的供电系统，这样从根本上保证整个显示系统用电的双备份。
如下图：
LED显示屏的双接收卡备份

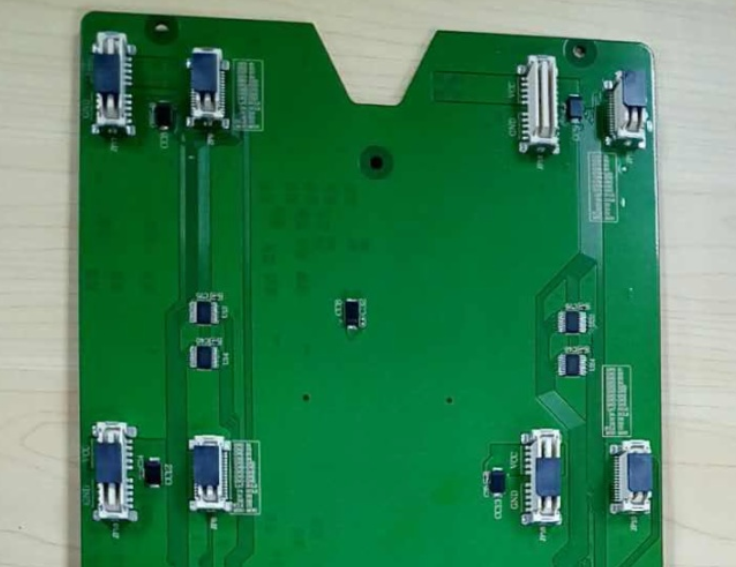

采用金手指接收卡的产品可以很好的搭配LED显示屏的PCB电路板，HUB板做接收卡的双备份。传统的LED模组屏产品，尤其是320mm*160mm或者640mm*480mm的箱体屏产品，很难做到就接收卡的双备份。
如下图:

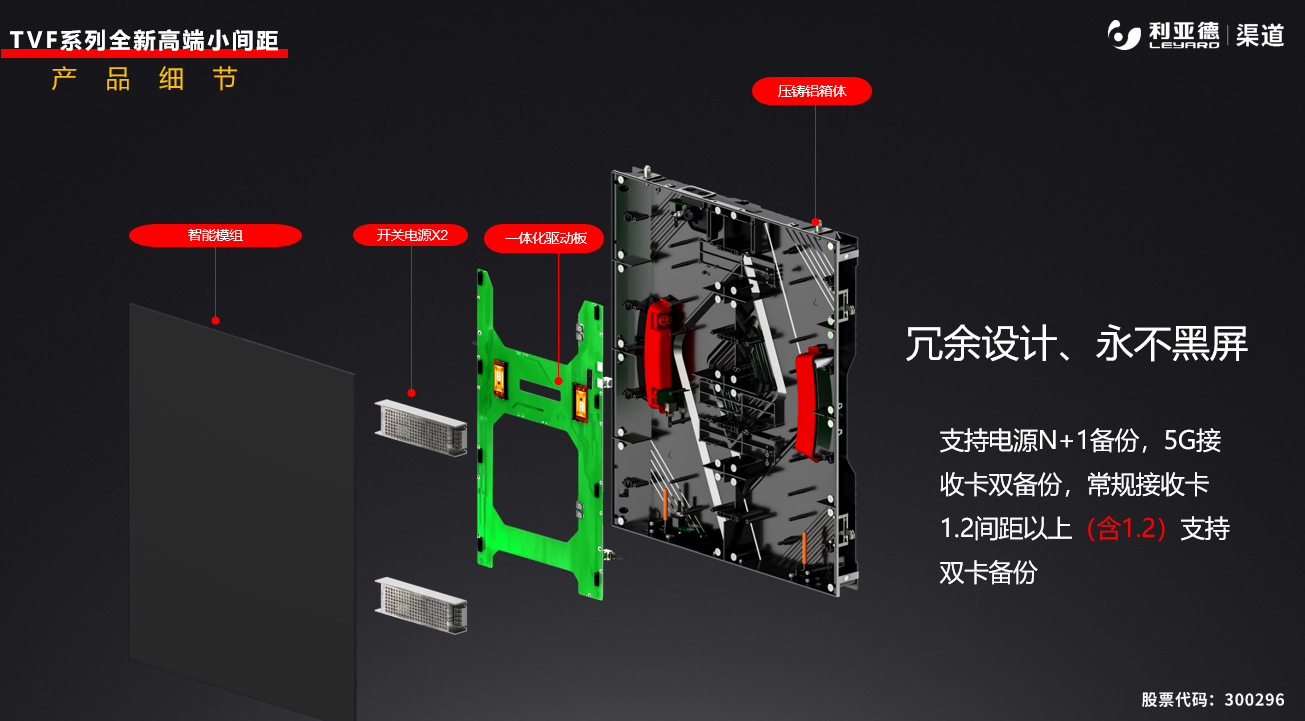

利亚德的TVF系列高端产品，在完美的16:9的压铸铝箱体内，设计一体化的HUB板，采用金手指接收卡。可以做到2张接收卡，一主一备。
而传统的320*160的模组产品，优于HUB板与LED模组已经成为一体，大多数是预留了HUB75接口或者HUB320接口。无法使用金手指接收卡。也就无法做接收卡的双备份了。
LED显示屏的信号传输双备份

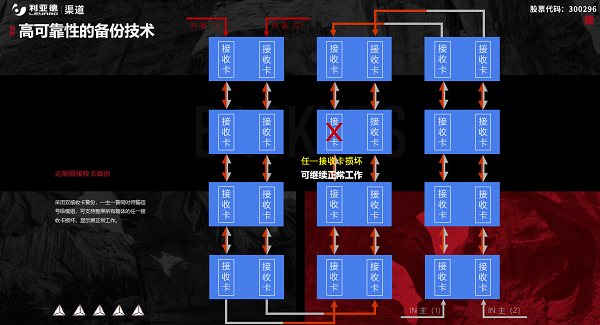

LED显示屏的发送卡到LED显示单元采用网线传输，LED显示单元之间的信号也是采用网线传输。所以当做双备份时，网线的数量需要翻倍。发送卡的数量也是原设计的2备。如下图：
当一路网线或者1张接收卡损坏时，不影响信号的正常传输。整个信号传输是1主1备的。对于要求比较高的场所，一定要确认所选的产品是否支持。
LED显示屏是不是都支持信号、电源、接收卡双备份?
很明显，不是的。
不是所有的厂家所有的产品的设计都支持的;
一般来讲，16:9的压铸铝产品，大多支持双电源备份。
部分厂家的16:9的压铸铝产品支持接收卡的双备份。
信号的双备份主要与布设的网线和使用的发送卡数量有关。常规产品也是可以做的。
永不黑屏利器之一无排线设计，接插件硬连接
采用无排线的设计方案，较有排线链接的传输设计来讲，此内部无任何连接线缆，所有传输均通过PCB和接插件进行，从设计端避免了线缆的多次插拔疲劳和常规冷压造成的触点不良。
